Os diodos retificadores são componentes fundamentais no campo da eletrônica, desempenhando um papel crucial na conversão de corrente alternada (AC) em corrente direta (CC). Como um fornecedor de diodo retificador dedicado, estou animado para levá -lo através do intrincado processo de como esses dispositivos essenciais são fabricados.
Começando com o material semicondutor
A jornada da fabricação de diodos retificadores começa com a seleção de um material semicondutor adequado. O silício é o material mais usado devido às suas excelentes propriedades elétricas, estabilidade e custo relativamente baixo. O silício usado é de pureza extremamente alta, geralmente com um nível de pureza de 99,9999% ou superior. Esse silício de alta pureza é normalmente produzido através de um processo chamado processo Siemens. Nesse processo, o gás triclorossilano é reagido com hidrogênio a altas temperaturas em um reator de deposição de vapor químico. Os átomos de silício são depositados em hastes finas de silício de alta pureza, crescendo gradualmente em grandes lingotes de silício policristalino.
Crescimento único de cristal
Uma vez obtida o silício policristalino, ele precisa ser transformado em uma única estrutura cristalina. O método Czochralski é amplamente empregado para esse fim. Nesse processo, um pequeno cristal de semente de silício é mergulhado em um cadinho cheio de silício derretido. O cadinho é aquecido a cerca de 1414 ° C, o ponto de fusão do silício. À medida que o cristal de semente é puxado lentamente para cima enquanto gira, o silício derretido solidifica ao redor da semente, crescendo em um grande lingote de silício de cristal único. Essa estrutura de cristal única é essencial para o funcionamento adequado do diodo retificador, pois fornece uma estrutura de treliça uniforme para o fluxo de elétrons.
Fatia de wafer
Depois que o lingote de silício de cristal único é cultivado, ele é cortado em bolachas finas usando uma serra de diamante. Essas bolachas geralmente têm cerca de 0,2 a 1 milímetro de espessura. O processo de fatiamento requer precisão extrema para garantir que as bolachas sejam planas e tenham uma espessura uniforme. Uma vez fatiado, as bolachas são polidas para remover qualquer dano da superfície causado durante o processo de fatiamento. Isso resulta em uma superfície suave e espelhada, pronta para as próximas etapas de fabricação.
Doping
O doping é uma etapa crítica na fabricação de diodos retificadores. O doping envolve a introdução de impurezas na bolacha de silício para alterar suas propriedades elétricas. Existem dois tipos de doping: N - tipo P e P -Type. Para doping n - do tipo, elementos como o fósforo são introduzidos no silício. O fósforo possui cinco elétrons de valência e, quando substitui um átomo de silício na treliça, um de seus elétrons é livre para se mover, criando um excesso de portadores de carga negativa (elétrons). Para doping do tipo p, são usados elementos como o boro. O boro tem três elétrons de valência e, quando substitui um átomo de silício, cria um "buraco" na treliça, que atua como um portador de carga positivo.
Para criar um diodo retificador, a junção ap -n é formada pela criação da região do tipo AP e uma região do tipo N na mesma bolacha de silício. Isso pode ser alcançado através de um processo chamado implantação ou difusão de íons. Na implantação de íons, os íons dos elementos dopantes são acelerados e direcionados para a superfície da bolacha de silício. A energia dos íons lhes permite penetrar na rede de silício e ser incorporada à estrutura cristalina. A difusão, por outro lado, envolve o aquecimento da bolacha de silício na presença de um gás dopante. Os átomos dopantes se difundem na rede de silício a altas temperaturas.
Oxidação e fotolitografia
Após o doping, uma camada de óxido é cultivada na superfície da bolacha de silício através de um processo chamado oxidação térmica. Essa camada de óxido atua como uma camada de proteção e também serve como uma máscara para as etapas subsequentes de processamento. A fotolitografia é então usada para padronizar a camada de óxido. Um material fotossensível chamado fotorresista é aplicado à camada de óxido. Uma máscara de fotomase, que contém o padrão desejada para o diodo, é colocada sobre o fotorresiste. A luz ultravioleta é então brilhada através da máscara de fotomas, expondo o fotorresistente nas áreas onde o padrão deve ser formado. O fotorresistente exposto é removido (no caso de fotorresiste positivo) ou deixado para trás (no caso de fotorresiste negativo), deixando um padrão na camada de óxido.
Gravura
Uma vez que o fotorresistente é padronizado, a camada de óxido é gravada usando um gravador químico. O etcante remove as áreas expostas da camada de óxido, expondo o silício subjacente. Isso permite mais etapas de processamento, como deposição de metal e doping adicional em áreas específicas. Após a gravação, o restante é removido, deixando para trás uma camada de óxido padronizada na bolacha de silício.
Deposição de metal
Os contatos de metal são essenciais para conectar o diodo retificador a circuitos externos. A deposição de metal é usada para criar esses contatos. Os metais comuns usados para contatos incluem alumínio e ouro. As técnicas de deposição de vapor físico (PVD) ou deposição química de vapor (CVD) são usadas para depositar o metal na bolacha de silício. No PVD, o metal é aquecido em uma câmara de vácuo até evapora e o vapor condensa na superfície da bolacha. Na DCV, uma reação química é usada para depositar o metal de um precursor gasoso. O metal é depositado em um padrão que corresponde à junção P -N e às áreas onde as conexões externas serão feitas.
Embalagem
Depois que os diodos individuais são fabricados na bolacha de silício, a bolacha é cortada em chips individuais. Cada chip é então embalado para protegê -lo de fatores ambientais como umidade, poeira e estresse mecânico. Existem vários tipos de pacotes disponíveis para diodos retificadores, incluindo pacotes de orifícios e pacotes de montagem de superfície. Pacotes de orifícios através de orifícios têm cabos inseridos em orifícios em uma placa de circuito impresso (PCB) e soldados do outro lado. Os pacotes de montagem de superfície, por outro lado, são montados diretamente na superfície do PCB usando pasta de solda.
Teste
Antes que os diodos do retificador sejam enviados para os clientes, eles passam por testes rigorosos para garantir sua qualidade e desempenho. Vários testes elétricos são realizados, incluindo medição de queda de tensão direta, medição de corrente de vazamento reverso e medição de tensão de quebra. Diodos que não atendem aos critérios de desempenho especificados são rejeitados.
Diferentes tipos de diodos retificadores

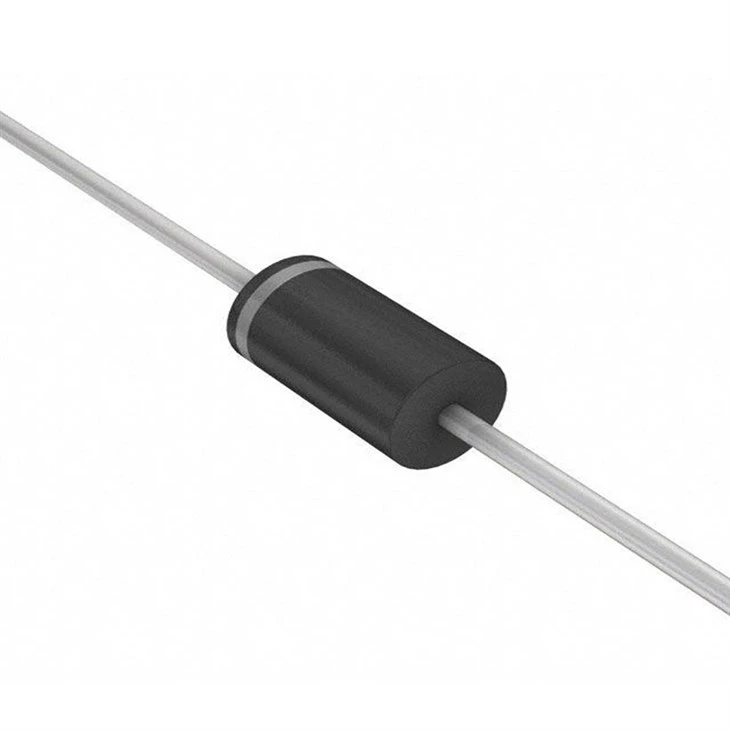

Como fornecedor de diodo retificador, oferecemos uma ampla gama de diodos retificadores para atender aos diferentes requisitos de aplicação. Para aplicações de alta energia,Diodo retificador de alta potênciaestão disponíveis. Esses diodos são projetados para lidar com grandes correntes e altas tensões, tornando -as adequadas para fontes de alimentação, unidades de motor e outros sistemas eletrônicos de alta potência.
Diodo retificador de baixa tensãosão usados em aplicações em que é necessária baixa queda de tensão para a frente. Esses diodos são frequentemente usados em dispositivos alimentados por bateria e fontes de alimentação de baixa tensão para minimizar a perda de energia.

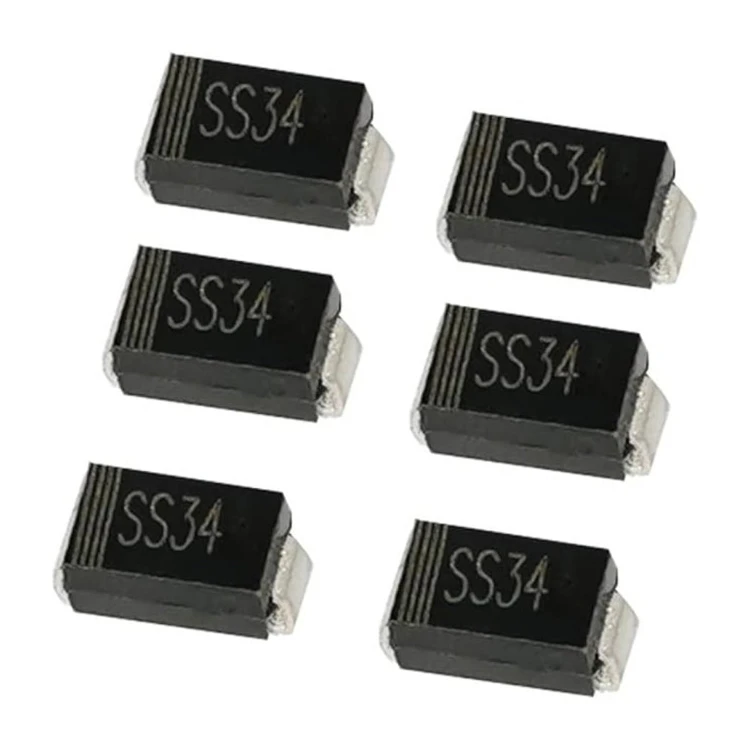

Diodo do retificador SchottkyTenha uma junção exclusiva de metal - semicondutores, que resulta em uma queda de tensão direta e velocidade de comutação mais rápida em comparação aos diodos convencionais de junção P. Eles são comumente usados em aplicações de alta frequência, como fontes de alimentação de modo de comutador e circuitos de RF.
Conclusão
O processo de fabricação de diodos retificadores é um processo complexo e altamente preciso que envolve várias etapas da seleção do material semicondutor até a embalagem e teste final. Como fornecedor de diodo retificador, estamos comprometidos em fornecer diodos de alta qualidade que atendem às diversas necessidades de nossos clientes. Se você precisar de diodos retificadores para seus aplicativos eletrônicos, convidamos você a entrar em contato conosco para uma discussão mais aprofundada e a iniciar uma negociação de compras. Estamos confiantes de que nossa experiência e alcance de produtos atenderão aos seus requisitos e contribuirão para o sucesso de seus projetos.
